Équipements de quai CMP Systèmes
Des solutions conçues pour équiper, protéger et rénover vos quais de chargement.
Amortisseur oscillant
Butoir de quai CMP Systèmes fabriqué sous licence exclusive et breveté.
Caractéristiques
-
Longueurs : 405, 500 ou 600 mm (autres dimensions sur demande)
-
Poids : 35 kg pour le modèle 405 mm
-
Réhausse : 150 ou 200 mm en option
Fixations
-
Type B : 6 goujons de 16/125
-
Type BS : 3 goujons de 16/125 extérieurs + soudure intérieure
-
Type S : soudure intérieure et extérieure
-
Autres fixations sur demande, à préciser à la commande
Construction
-
Façade et fond en acier haute résistance
-
Amorti de 30 mm pour résister aux mises à quai les plus rudes
Projection butoir CMP
Pour la mise aux normes des zones refuges et la protection contre l’écrasement.
Caractéristiques
-
Longueur : 390 mm en standard
-
Autres dimensions : à préciser
-
Poids unitaire : 50 kg
Fixation
-
2 goujons 16/125 et soudures
-
Autres fixations sur demande, à préciser à la commande
Construction
-
Fond et façade : épaisseur 8 mm
-
Tôle larmée supérieure : 4/6
Option
-
Rebord de fixation pour tampon caoutchouc : sur demande
Balustrade
Balustrade de protection CMP Systèmes
Caractéristiques
-
Dimensions : 500 × 1 100 mm
-
Tube acier : Ø 42,4 mm
-
Platines de fixation
-
Finition : laquée ou galvanisée
Options
-
Tube carré 40 × 40 mm
-
Fabrication sur mesure suivant plan
-
Fixation latérale à souder
Cornière de rives
Pour la rénovation des nez de quai.
Caractéristiques
-
Tôle larmée 4/6 avec chanfrein de 30 mm en partie supérieure
-
Tôle plane en façade : épaisseur 5 mm
-
Perçage / fraisage : 12/20,5
-
Finition : galvanisée ou laquée
Fabrication sur mesure
-
Taille adaptée suivant les besoins
-
Fabrication sur mesure possible pour la réparation des quais
Kit lèvre de niveleur
Solution destinée au remplacement ou à la rénovation d’une lèvre de niveleur
Caractéristiques
-
Tôle larmée 10/12 avec chanfrein de 50 mm
-
Axe : Ø 32 mm, qualité X52
-
Largeurs : 400 ou 500 mm
-
Longueurs : 2 000 ou 2 200 mm
-
Finition : galvanisée ou laquée
Sur demande
-
Découpe biseautée

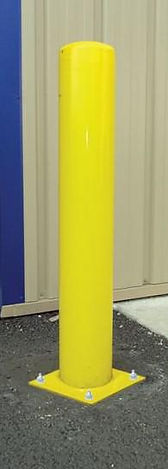

Poteau de protection CMP
Protection de vos équipements.
Caractéristiques
-
Tube acier : épaisseur 4 mm
-
Fixation sur platine ou à sceller
-
Finition : laquée ou galvanisée
Dimensions
-
Diamètres : Ø 88,9 / 114 / 168 mm
-
Hauteurs : 400 ou 1 000 mm

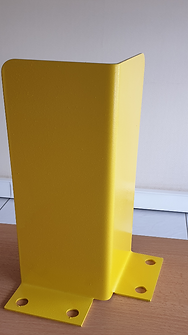

Protection d’angle
Protection de vos équipements.
Caractéristiques
-
Tôle acier : épaisseur 4 mm
-
Fixation par goujons
-
Finition : laquée ou galvanisée
Dimensions
-
140 × 140 mm
-
Hauteur : 400 mm
Barrière de sécurisation de quais
Pour sécuriser vos quais contre les risques de chute.
Caractéristiques
-
Ouverture réglable jusqu’à 180°
-
Ventail jusqu’à 2 000 mm
-
Poteau pivotant : 140 × 140 mm, hauteur 1 200 mm
-
Barrière en tube Ø 42,4 mm
-
Platine de fixation : 300 × 300 mm
-
Finition : laquée ou galvanisée
-
Panneau STOP
-
Maintien en position magnétique
Options
-
Tube carré 40 × 40 mm
-
Maintien en position par ventouse magnétique et capteur de positionnement
Platine de rénovation de quai
Pour la rénovation des quais fortement dégradés.
Caractéristiques
-
Façade avec retour en acier forte épaisseur
-
Fabrication sur mesure
Utilisation
-
Adaptée à la rénovation des nez de quai
-
Permet notamment l’installation de butoirs de quai
Support pour coffret électrique
Support destiné à l’installation d’un coffret électrique à proximité des équipements de quai.

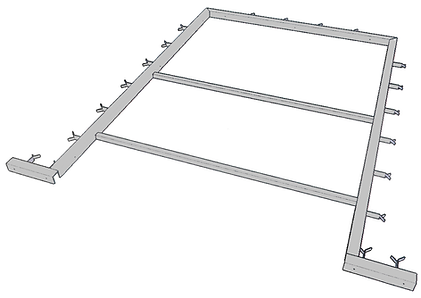

Cadre de niveleur
Cadre destiné à l’intégration d’un niveleur de quai.
Besoin d’un équipement spécifique ou d’une fabrication sur mesure ? Contactez-nous pour étudier votre projet.
